LightMount™
INSTALLATIECHECKLIST – PLAT DAK
Bitumen / EPDM
Lees deze installatie-instructie volledig door voordat u met de montage begint.
LightMount™ is ontwikkeld voor lage particuliere platte daken, zoals carports, garages, schuren en uitbouwen. Controleer vóór montage of de dakconstructie, dakbedekking en gekozen lijm-/primercombinatie geschikt zijn voor de toepassing.
De structurele lijm en eventuele primer worden niet meegeleverd. Gebruik uitsluitend producten waarvan de fabrikant aangeeft dat deze geschikt zijn voor de combinatie aluminium en de betreffende bitumen- of EPDM-dakbedekking.
STAP 1 – Voorbereiding en controle
Controleer de onderdelen

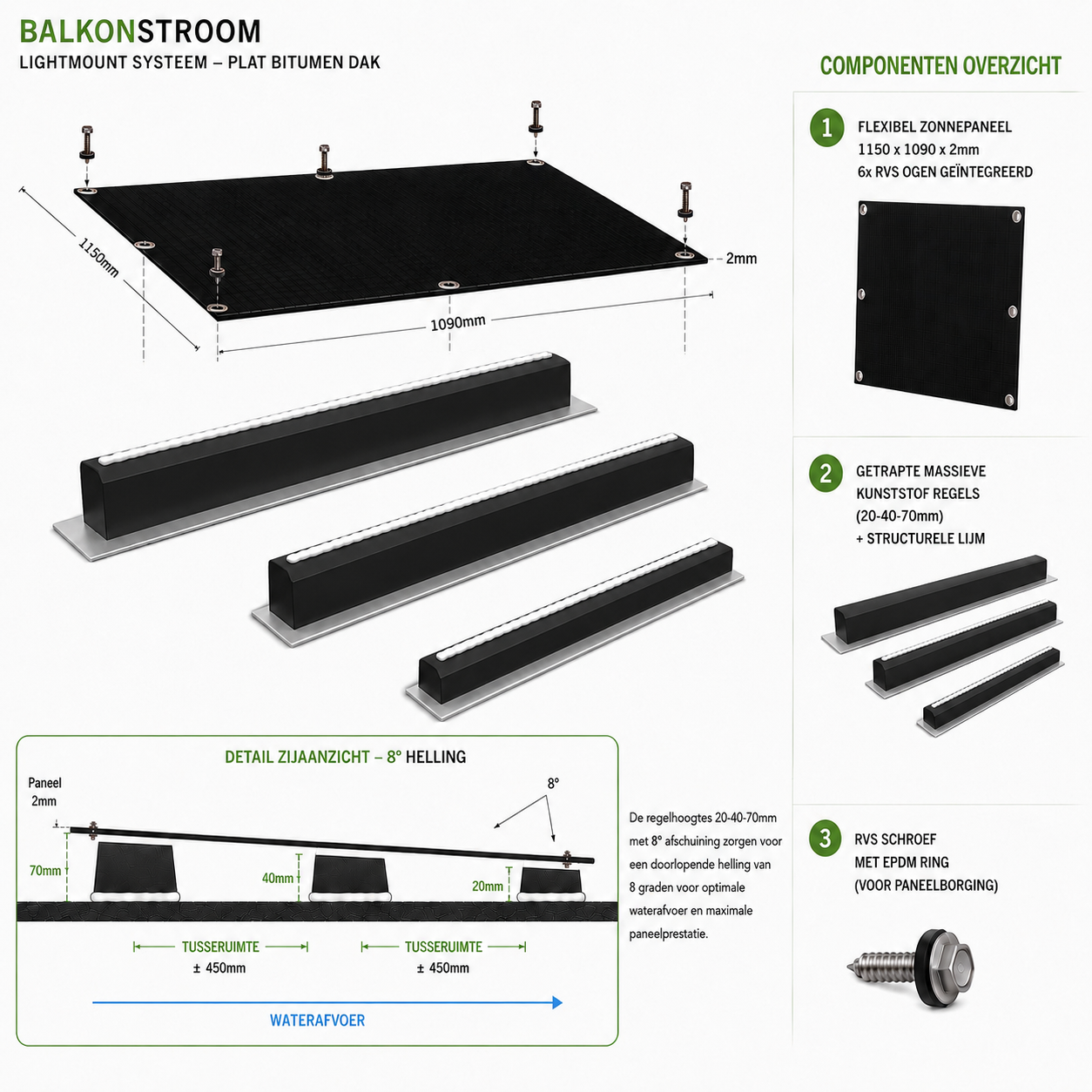

Controleer vóór montage of de LightMount™-set compleet is:
- 1 × massieve kunststof regel 20 × 40 × 1090 mm
- 1 × massieve kunststof regel 40 × 40 × 1090 mm
- 1 × massieve kunststof regel 70 × 40 × 1090 mm
- 3 × aluminium voetstrip 1090 × 60 × 2 mm
- RVS bevestigingsmiddelen voor de mechanische verbinding tussen kunststof regels en aluminium voetstrips
- 6 × RVS paneelbevestigingen met EPDM-ring

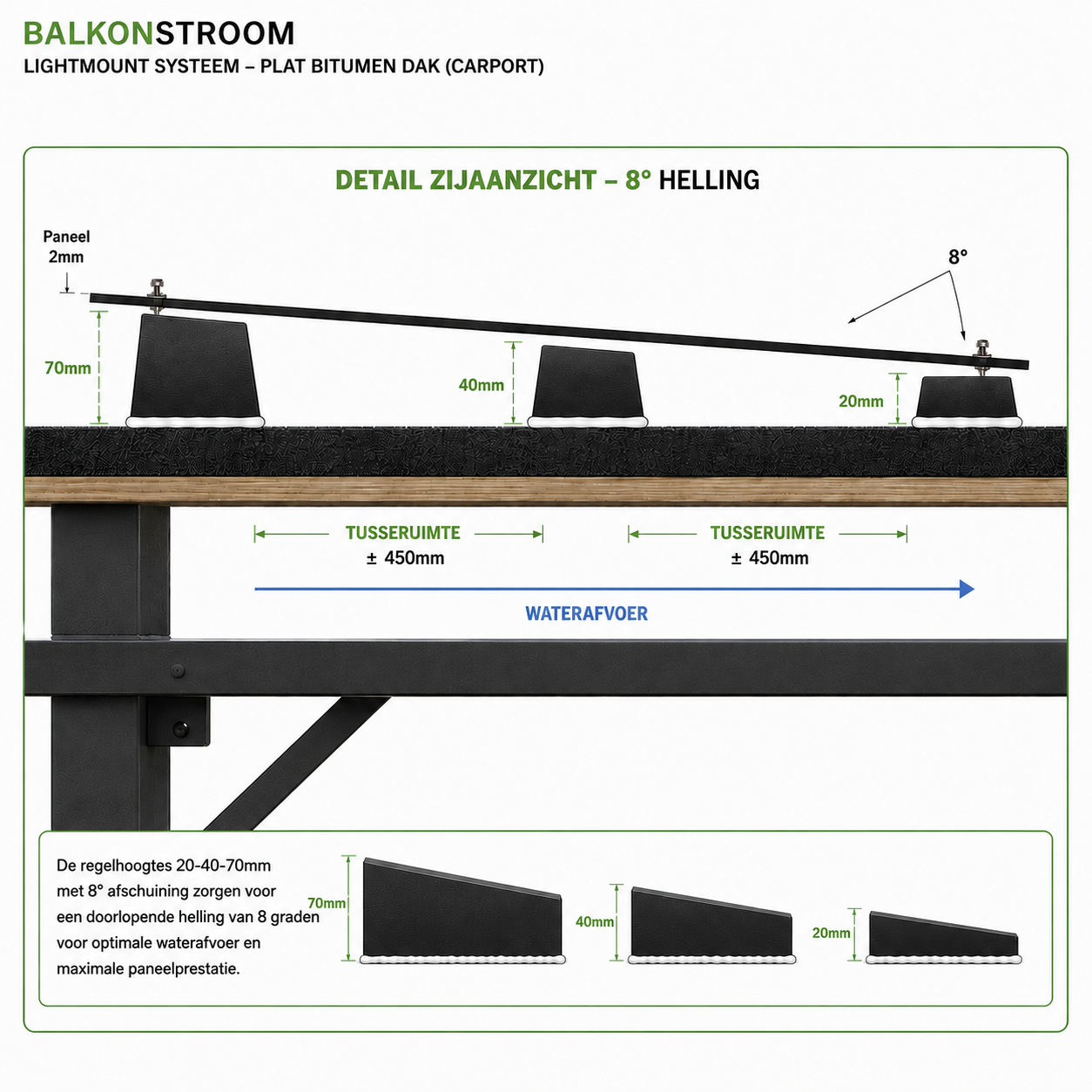

De kunststof regels zijn aan de bovenzijde onder de voorgeschreven hoek bewerkt, zodat het zonnepaneel na montage een hellingshoek van circa 8° krijgt.
Controleer het dak
De dakbedekking moet in goede staat zijn. Monteer LightMount™ niet op losse, beschadigde, sterk verouderde of onvoldoende gehechte dakbedekking.
Controleer tevens of de onderliggende dakconstructie geschikt is voor de zonnepanelen en onderconstructie.
STAP 2 – Voorbereiden van het hechtoppervlak
Bepaal eerst de exacte positie van de drie LightMount™-regels en controleer de maatvoering voordat lijm wordt aangebracht.
Reinig vervolgens de plaatsen waar de aluminium voetstrips worden bevestigd.
Het hechtoppervlak moet voldoen aan de voorschriften van de fabrikant van de gekozen structurele lijm en eventuele primer. In het algemeen betekent dit dat het oppervlak schoon, droog en vrij van stof, vet, mos, algen en losse delen moet zijn.
Bij bitumen met leislag, granulaat of andere oppervlakteafwerking moet vooraf worden gecontroleerd of het gekozen lijmsysteem hiervoor geschikt is en welke voorbehandeling noodzakelijk is.
Gebruik geen willekeurige montagekit of High-Tack-lijm.
STAP 3 – Aluminium voetstrips en kunststof regels
Iedere kunststof draagregel wordt mechanisch bevestigd aan een aluminium voetstrip van 1090 × 60 × 2 mm.
De 40 mm brede kunststof regel wordt gecentreerd op de 60 mm brede aluminium voetstrip.
De verbinding:
kunststof regel → RVS mechanische bevestiging → aluminium voetstrip
moet volledig zijn gemonteerd voordat de constructie definitief op het dak wordt bevestigd.
De bevestigingsmiddelen mogen niet door de aluminium voetstrip heen in de dakconstructie of dakbedekking worden geschroefd.
De dakbedekking wordt niet doorboord.
STAP 4 – Verlijmen op de dakbedekking
Breng de voorgeschreven structurele lijm en eventuele primer aan volgens de instructies van de betreffende fabrikant.
De lijmverbinding wordt gemaakt tussen:
aluminium voetstrip → structurele lijm/primer → dakbedekking
Niet tussen de kunststof regel en het dak.
Plaats de drie regels exact parallel en volgens de voorgeschreven maatvoering. Controleer vóór u verdergaat of de 20-, 40- en 70-mm regel in de juiste volgorde staan en gezamenlijk het bedoelde hellende montagevlak vormen.
Druk de aluminium voetstrips aan volgens de voorschriften van de lijmfabrikant.
Er worden geen gaten in de dakbedekking geboord.
STAP 5 – Montage van het zonnepaneel
Plaats het flexibele zonnepaneel zorgvuldig op de drie draagregels.
Controleer of:
- het paneel recht ligt;
- de zes RVS-montageogen correct boven de bevestigingsposities liggen;
- het paneel overal gelijkmatig door de drie regels wordt ondersteund;
- de circa 8° hellingshoek in de juiste richting loopt.
Borg vervolgens het paneel mechanisch via alle zes geïntegreerde RVS-montageogen: vier op de hoeken en één in het midden van iedere lange buitenzijde.
Gebruik hiervoor uitsluitend de voorgeschreven RVS bevestigingsmiddelen met EPDM-ring.
Belangrijk: de bevestigingen mogen nooit de dakbedekking bereiken of penetreren.
Hier moeten we trouwens nog de definitieve schroefmaten vastleggen. Ik zou daarom M6 × 25 mm en “4 mm voorboren” voorlopig uit de handleiding verwijderen totdat de nieuwe combinatie van kunststof regel + aluminium strip definitief is getest.
STAP 6 – Uitharding
Respecteer altijd de verwerkings- en uithardingstijd van de gekozen structurele lijm.
Temperatuur, luchtvochtigheid, laagdikte, ondergrond en het gebruikte lijmsysteem kunnen de uithardingstijd beïnvloeden. Daarom zou ik de oude algemene claim van 24–48 uur verwijderen.
Tijdens de voorgeschreven uithardingsperiode mag het systeem niet worden blootgesteld aan omstandigheden die de lijmverbinding kunnen verstoren.
Monteer het systeem niet wanneer tijdens de noodzakelijke uithardingsperiode zware wind, storm, regen, vorst of andere omstandigheden worden verwacht die volgens de lijmfabrikant niet zijn toegestaan.

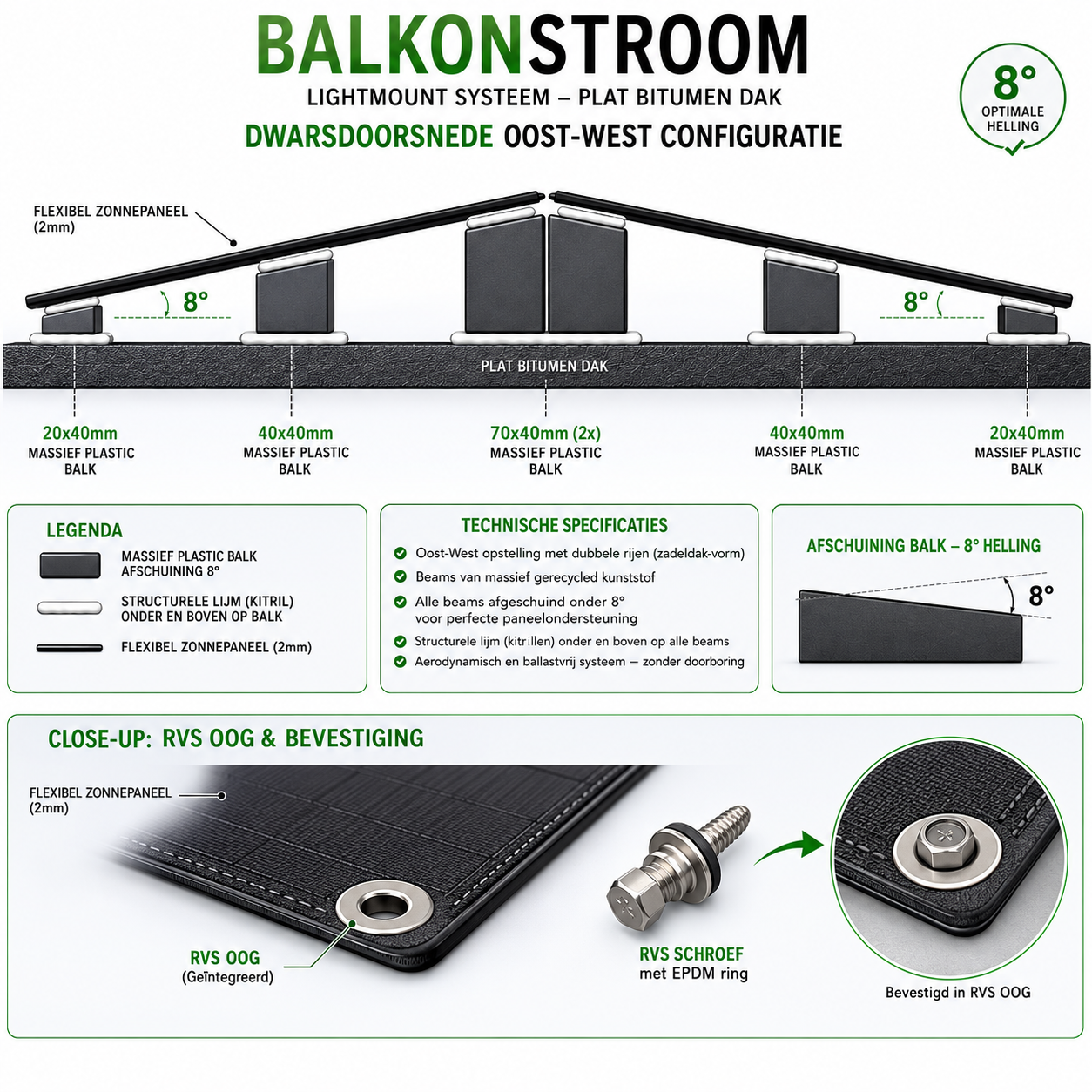

Extra aandacht bij Oost-West-montage
LightMount™ wordt op platte daken bij voorkeur in een Oost-West-opstelling geplaatst.
Daarbij worden twee rijen panelen in tegengestelde richting gemonteerd, waarbij de hoge zijden van de constructie rug-aan-rug staan.
Hierdoor ontstaat een lage dakvorm van circa 8° per zijde en wordt directe windinval onder de hoge paneelzijden sterk beperkt.
Zorg ervoor dat beide rijen correct zijn uitgelijnd en dat de voorgeschreven tussenafstanden worden aangehouden.
Belangrijke installatievoorwaarden
LightMount™ is bedoeld voor lage particuliere platte daken, zoals carports, garages, schuren en uitbouwen, en is niet bedoeld als universeel montagesysteem voor hoogbouw.
De geschiktheid van een installatie is onder andere afhankelijk van de dakconstructie, staat en type dakbedekking, gebouwhoogte, locatie, windbelasting en positie van de panelen op het dak.
Plaatsing nabij dakhoeken en dakranden vraagt extra aandacht, omdat daar hogere lokale windbelastingen kunnen optreden.
Gebruik uitsluitend een structurele lijm en eventuele primer die door de betreffende fabrikant geschikt worden geacht voor aluminium én de aanwezige bitumen- of EPDM-dakbedekking.
Garantie en montage
Garantievoorwaarden
LightMount™ dient overeenkomstig de actuele montage-instructies te worden geïnstalleerd. Schade die aantoonbaar het gevolg is van onjuiste montage, een ongeschikte of onvoldoende draagkrachtige dakconstructie, beschadigde of onvoldoende gehechte dakbedekking, het gebruik van ongeschikte lijm- of primerproducten, het niet toepassen van de voorgeschreven bevestigingsmiddelen of het niet naleven van de verwerkingsvoorschriften van de betreffende fabrikant, valt niet onder de productgarantie.
En ik zou daar nog één belangrijke zin onder zetten:
BalkonStroom kan de geschiktheid en hechting van een door derden gekozen lijm-/primercombinatie op een specifieke dakbedekking niet garanderen. Raadpleeg hiervoor altijd de technische documentatie en voorschriften van de betreffende fabrikant.
Dat laatste is nu extra belangrijk omdat jullie de lijm bewust niet meeleveren.
Ik zou deze installatiechecklist trouwens pas definitief maken nadat we de schroefverbinding kunststof → aluminium hebben bepaald. Daar zit nu nog een open technisch punt: aantal schroeven per 1090-mm regel, diameter, lengte, verzonken kop en minimale randafstand. Dat hoort uiteindelijk exact in de montagehandleiding te staan.
