BalkonStroom LightMount® – leichtes Montagesystem für flexible Solarmodule
Montieren Sie leichte Solarmodule ohne schwere Ballastkonstruktion und ohne durch die Dacheindeckung zu bohren.
Das BalkonStroom LightMount® Montagesystemwurde speziell für unsere leichten, flexiblen Solarmodule entwickelt und für Anwendungen, bei denen das Gewicht einer traditionellen Solarmodulkonstruktion ein Problem darstellt.

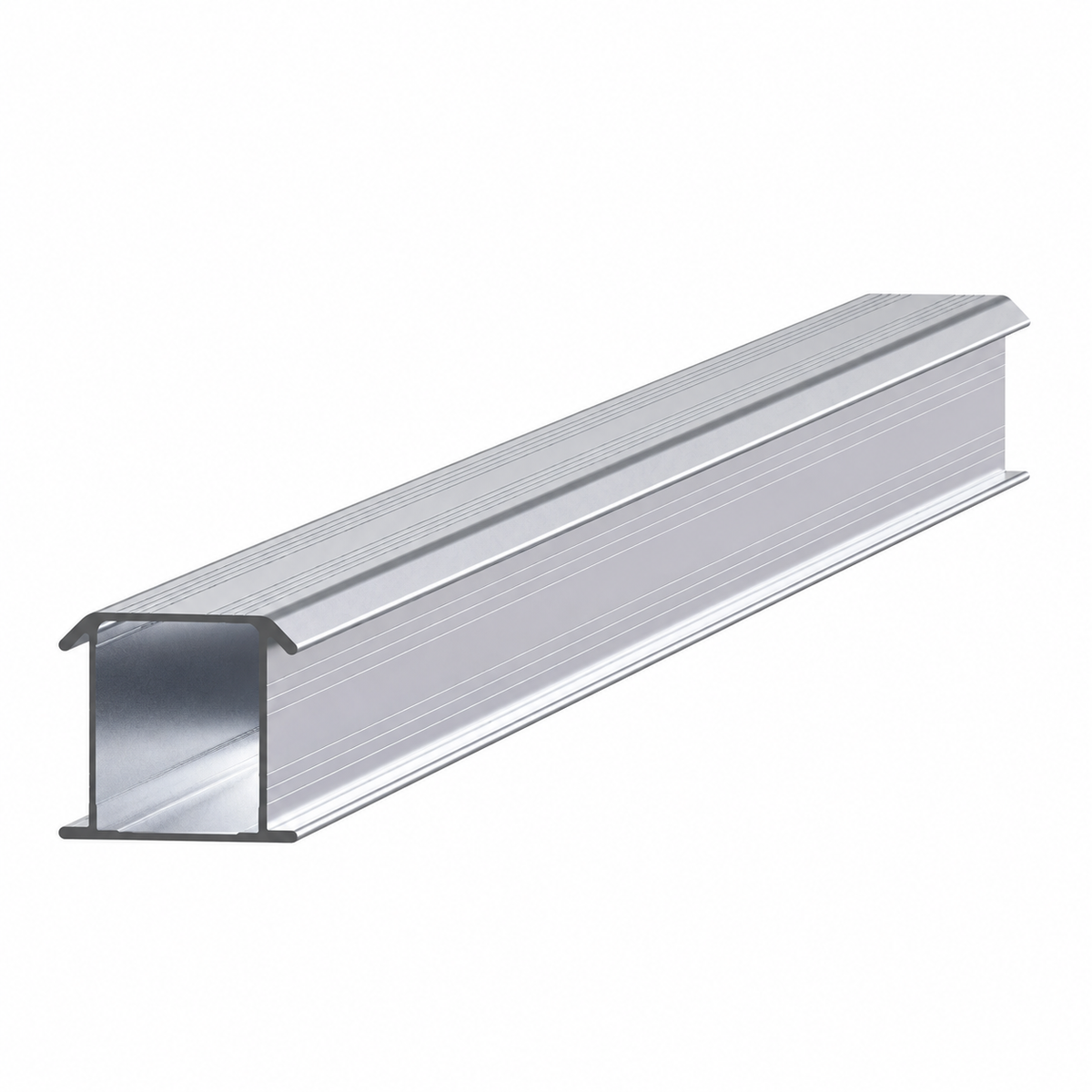

Pro 240-Wp-Solarmodul werden 3 Aluminium-Trägerprofile von 1150 × 40 × 20 mmverwendet. Die drei Profile wiegen zusammen ca. 1,6 kg.
Die Aluminiumprofile werden mit einer dafür geeigneten professionellen Klebeverbindung auf dem Dachuntergrund befestigt. Anschließend wird das leichte Solarmodul auf den Profilen montiert.
Dadurch entsteht eine sehr leichte, bohrfreie Montagekonstruktion ohne schwere Ballastierung.
In Kombination mit unseren leichten Solarmodulen beträgt die Systemlast ca. 4 kg/m².
20 mm Belüftungsabstand unter dem Solarmodul
Die LightMount®-Profile schaffen ca. 20 mm freien Raum zwischen dem Solarmodul und dem Dach.
Dadurch kann Luft unter dem Solarmodul zirkulieren und die Anschlussdose (Junction Box) bleibt von der Dacheindeckung frei. Der Belüftungsabstand hilft, Wärme unter dem Solarmodul abzuführen und verhindert, dass das Modul direkt auf der Dacheindeckung aufliegt.
Dies trägt zu günstigen Betriebsbedingungen für das Solarmodul bei.
Starke geklebte Konstruktion
Bei LightMount® wird sowohl die Verbindung zwischen den Aluminiumprofilen und dem Dach als auch die Befestigung des Solarmoduls auf den Profilen mit einer geeigneten professionellen Klebeverbindung ausgeführt.
Durch die große Kontaktfläche der drei Profile kann die Belastung auf einen erheblichen Teil des Dachuntergrunds verteilt werden, ohne dass die Dacheindeckung für die Montage durchbohrt werden muss.
0,138 m² theoretische Klebefläche pro Solarmodul
LightMount® nutzt 3 Aluminiumprofile von jeweils 1150 × 40 mmals Kontaktfläche zum Dachuntergrund.
Dadurch beträgt die maximale theoretische Kontaktfläche pro Solarmodul:
3 × 1150 × 40 mm = 138.000 mm² = 0,138 m²
Diese große Kontaktfläche ist ein wichtiger Bestandteil des LightMount®-Konzepts. Anstatt die Last auf wenige kleine Befestigungspunkte zu konzentrieren, kann die geklebte Konstruktion die Kräfte über eine viel größere Fläche der Dacheindeckung verteilen.
Die endgültige Festigkeit und Belastbarkeit der Verbindung wird jedoch nicht ausschließlich durch die Klebefläche bestimmt. Diese ist unter anderem abhängig von:
- dem verwendeten Klebstoff oder Dichtstoff;
- der Haftung zwischen Klebstoff, Aluminium und Dacheindeckung;
- der Vorbereitung und Reinigung des Untergrunds;
- der Qualität und dem Zustand der Dacheindeckung;
- der aufgetragenen Klebeschicht und Verarbeitung;
- der Aushärtung gemäß den Vorschriften des Klebstoffherstellers;
- Temperatur und Wettereinflüssen;
- der örtlichen Windlast;
- der Höhe und Lage des Gebäudes;
- der Position der Solarmodule auf dem Dach.
Bei größeren Anlagen, hohen Gebäuden oder Standorten mit erhöhter Windlast empfehlen wir vorab eine projektspezifische technische Bewertung.
Vorteile von LightMount®
✔ Bohrfreie Montage– Keine Dachdurchdringungen für die Befestigung der Profile erforderlich
✔ Keine schwere Ballastkonstruktion– Sehr geringe zusätzliche Belastung des Daches
✔ Ca. 4 kg/m² Systemgewicht– Inklusive leichtem Solarmodul und LightMount®-Profilen
✔ 0,138 m² theoretische Kontaktfläche pro Modul– Verteilt auf 3 Aluminiumprofile
✔ 20 mm Belüftungsabstand– Raum für Luftzirkulation unter dem Solarmodul
✔ Nur 3 Profile pro Modul– Leichte und übersichtliche Konstruktion
✔ Aluminiumkonstruktion– Leicht, langlebig und korrosionsbeständig
✔ Profile von 1150 mm– Abgestimmt auf unsere 240-Wp-Leichtbau-Solarmodule
✔ Keine traditionellen Montageschienen und Ballastblöcke erforderlich
Geeignete Untergründe
LightMount® kann in Kombination mit einer dafür geeigneten Klebeverbindung und korrekter Vorbereitung des Untergrunds unter anderem auf folgenden Untergründen angewendet werden:
- Bitumendacheindeckung
- EPDM-Dacheindeckung
- Stahldächer und Profilbleche
- Betondachflächen
Die Eignung des Klebstoffs muss immer auf die jeweilige Dacheindeckung und den Untergrund abgestimmt werden. Befolgen Sie hierbei die technischen Vorschriften des Klebstoffherstellers.
Ideal für
LightMount® ist besonders interessant für Standorte, an denen traditionelle Solarmodule und Ballastkonstruktionen aufgrund ihres Gewichts nicht erwünscht oder möglich sind, wie z. B.:
- Gewerbehallen
- Tragkraftschwache Flachdächer
- Garagen
- Carports
- Schuppen
- Gartenhäuser
- Chalets
- Tiny Houses
- Leichtbaudachkonstruktionen
⚠️ Klebstoff nicht enthalten
Der erforderliche Klebstoff oder Montagekleber ist nicht standardmäßig im Lieferumfang enthalten.
Verwenden Sie ausschließlich einen hochwertigen, UV- und wetterbeständigen Klebstoff oder MS-Polymer-Dichtstoff, der sowohl für das Aluminiumprofil als auch für den jeweiligen Dachuntergrund geeignet ist.
Beispiele für Produkte, die je nach Untergrund und Herstellervorgaben geeignet sein können:
- Soudal Fix ALL
- Bloem Sealants EPDM Sealer
- Tackmasters EPDM Seal & Bond
Wichtig:Überprüfen Sie immer die technische Dokumentation und die Verarbeitungsrichtlinien des Klebstoffherstellers. Der Untergrund muss sauber, trocken, stabil und für eine Verklebung geeignet sein.
Bei Zweifeln hinsichtlich der Dachkonstruktion, des Zustands der Dacheindeckung, des Untergrunds oder der Windlast empfehlen wir, die Anwendung vorab technisch bewerten zu lassen.
